Mesures de PH

Mesures de PH

Mesures de PH

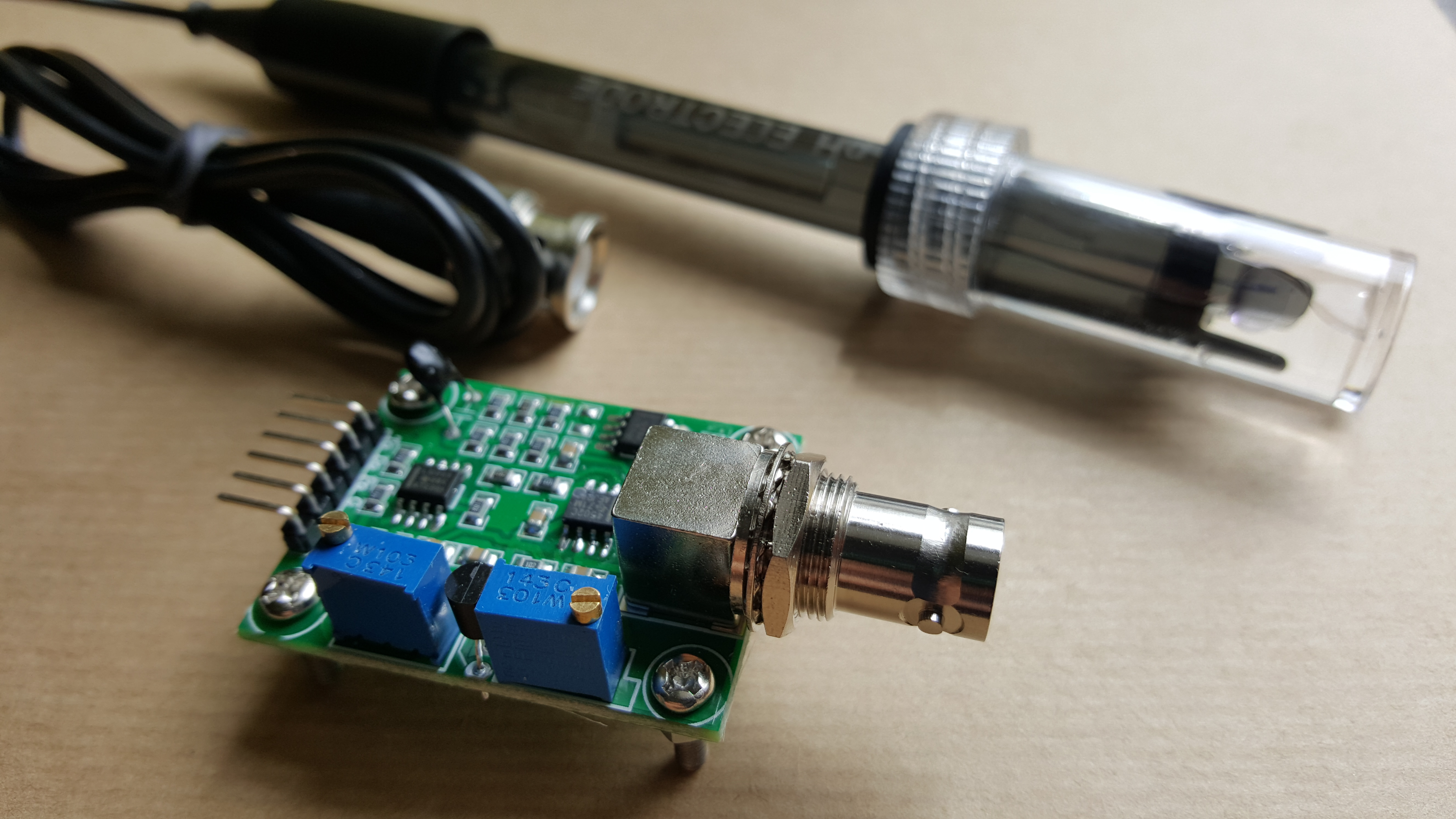

Cette sonde de PH est composée d'un connecteur et d'un plongeur.

Il faut

90% Complete

Présentation de la sonde

Connecteur PH mètre

Broches sur le connecteur PH mètre

Le connecteur possède 6 broches.

  1. To : Température
  2. Do : sortie logique (sortie de comparateur) : valeur du pH supérieure ou inférieure à un seuil réglé par potentiometre. (en vue d'une action de correction de pH) Etat signalé par une LED
  3. Po : Sortie analogique du PH
  4. G : Ground
  5. G : Ground
  6. V+ :

Caractéristiques techniques

  • Alimentation : 5v
  • Plage PH : 0-14 PH
  • Plage de température: 0-60 ℃
  • zéro-point: 7 ± 0.5PH
  • alcalin Erreur: 0.2PH
  • Pourcentage théorique Pente: ≧98. 5%
  • Résistance interne: ≦250MΩ
  • Temps de réponse: ≦1min
  • Température de fonctionnement: 0-60 ℃
  • Borniers: BNC

Documentation

Cablage

TODO

Code

const byte pHpin = A0;    // Connect the sensor's Po output to analogue pin 0.

void loop(){

  Serial.print("Lecture du PH :");
  float mesurePH;
  if( getPh( &mesurePH ) == READ_OK){
    Serial.println(mesurePH);
  }

}

// ----------------------------------------------------------------------------------------
// Fonction de mesure du PH qui est branché sur le port analogique
// @return : float
float getPh(float *ph){

  // Read and reverse the analogue input value from the pH sensor then scale 0-14.
  // La valeur 0.1 est un ajustement custom...
  *ph = ((1023 - analogRead(pHpin)) / 73.07) + 0.1;
  // Pas d'erreur
  return READ_OK;
}
