Câblage de l'écran e-paper et des boutons
80% Complete

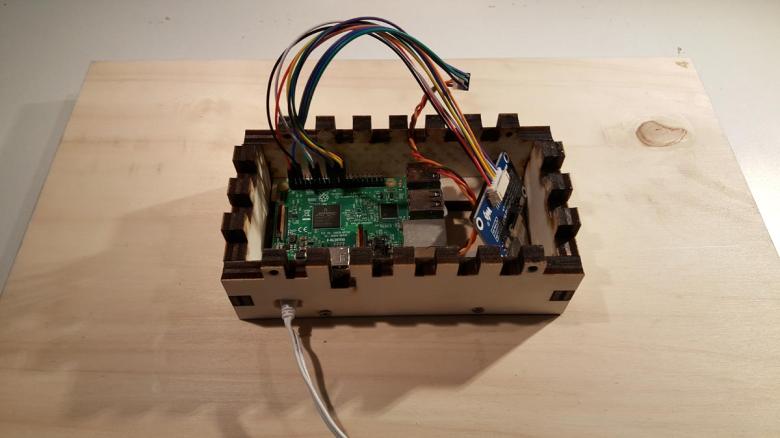

Câblage de l'écran e-paper

L'avantage du HAT est qu'il a des connecteurs bien distincts sur lesquels on peut lire ce à quoi correspond quel fils. Il faut donc câbler de la façon suivante :

  • Connecteur HAT -> Raspberry PI
  • VCC    ->    3.3
  • GND    ->    GND
  • DIN    ->    MOSI
  • CLK    ->    SCLK
  • CS     ->    24 (Physical, BCM: CE0, 8)
  • D/C    ->    22 (Physical, BCM: 25)
  • RES    ->    11 (Physical, BCM: 17)
  • BUSY   ->    18 (Physical, BCM: 24

Câblage des boutons

Les boutons vont permettre de changer d'écran à la demande.

Câblage de la Raspberry Pi et des boutons

Câblage de la Raspberry Pi et des boutons

Câblage des leds

a faire
