Le bois utilisé est du contreplaqué de 18 mm.
100% Complete

Les plans ont été fait pour être usinés en partie à l'aide d'une CNC, mais la majeur partie de l'assemblage et les finitions se font "à la mains" de façon tout à fait artisanale.

Il y a 3 pièces principales : un fond ouvrable dans lequel on va cacher le microcontrôleur et la plus par des fils, des parties assemblées tenant les bâtons de colle et la partie haute (ouvrable).

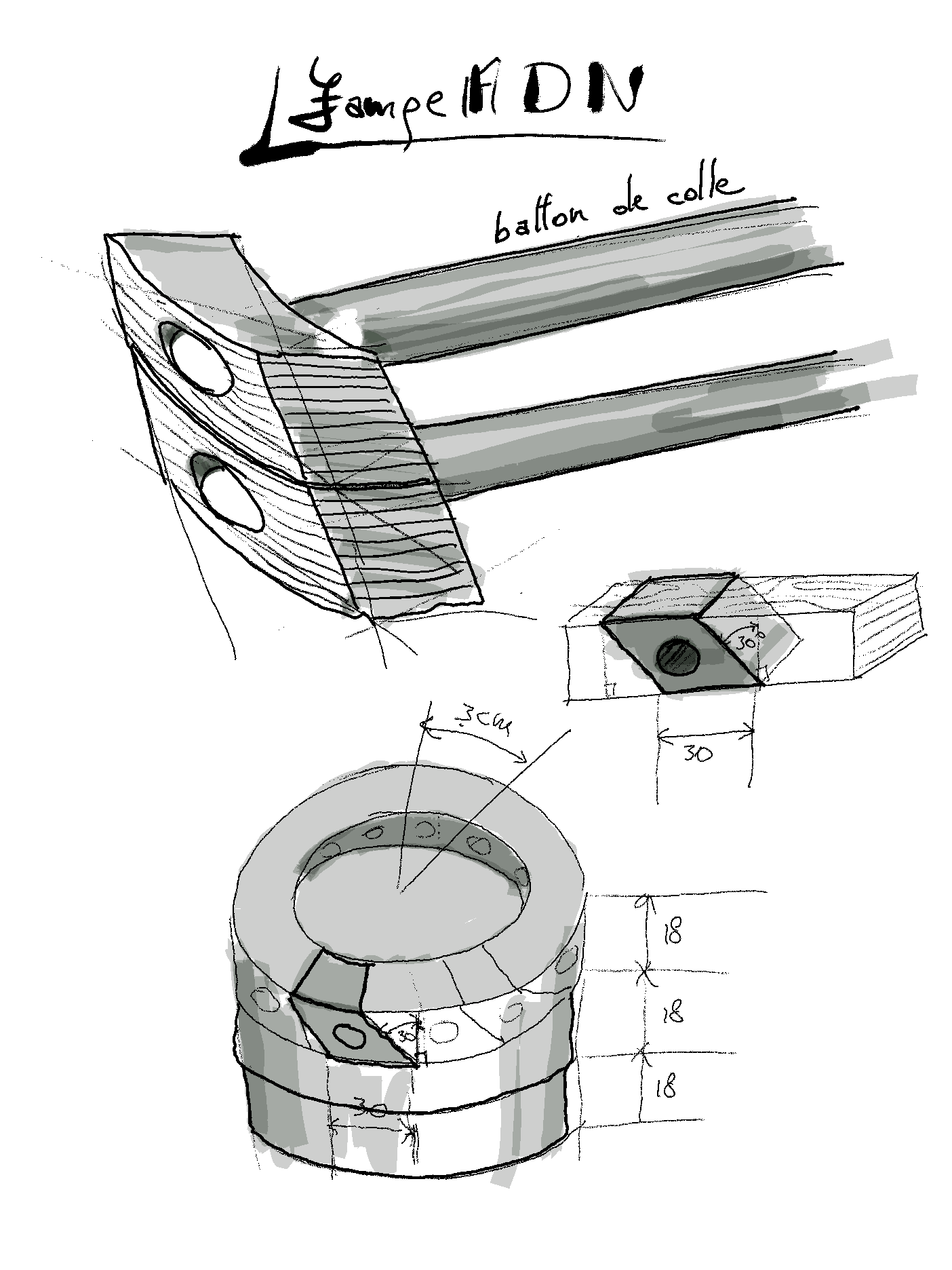

Les éléments de l'hélice ADN

Le principe :

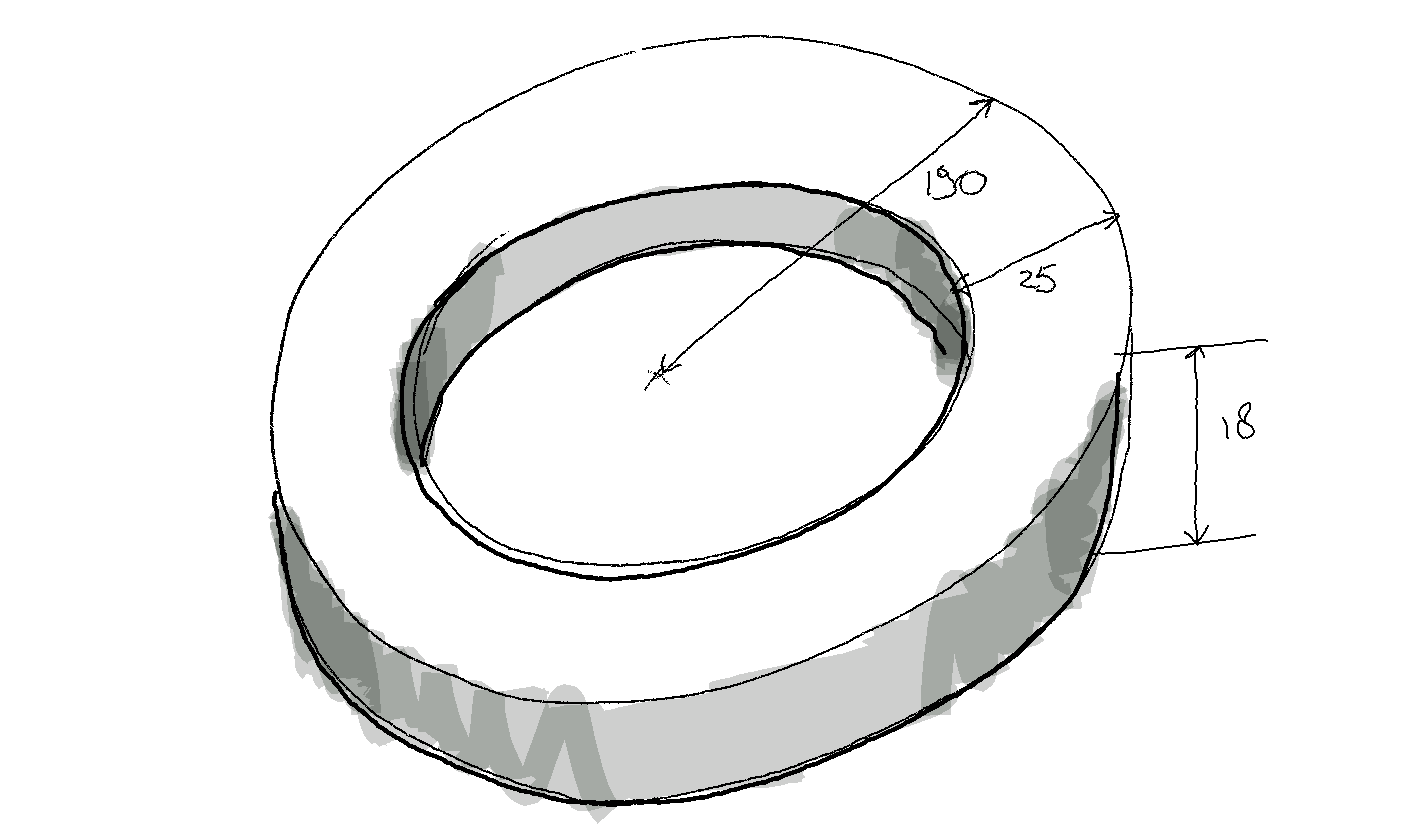

  1. Découper le plus précisément possible des cercles de 25 mm de largeur dans un bois de 18 mm d'épaisseur (figure 1)

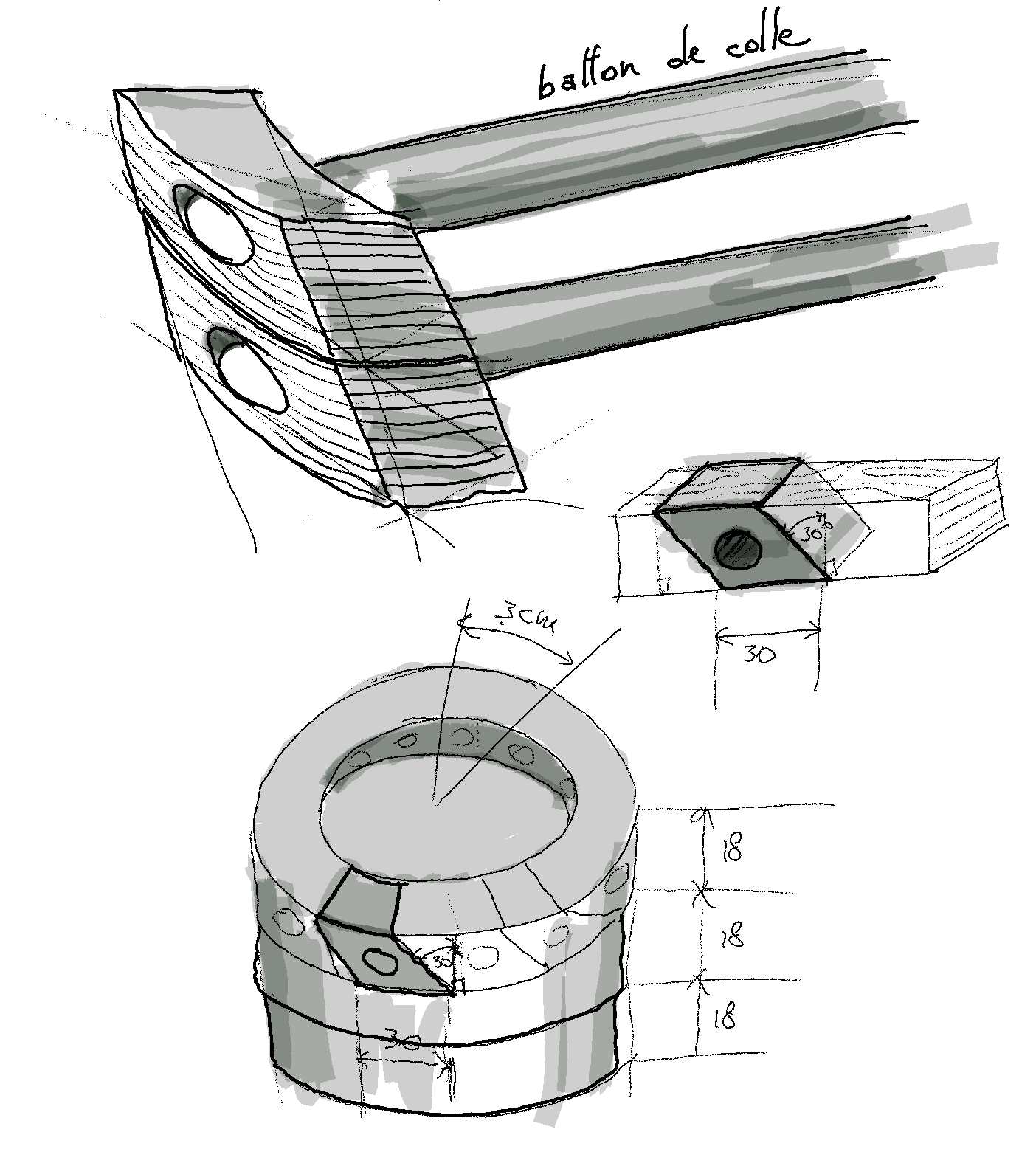

  2. Couper les cercles selon un angle de 30 ° par rapport à la verticale à l'aide d'une scie radiale (figure 2).
  3. Percer les éléments à l'aide d'un foret de 10mm pour faire passer les bâtons de colle.
  4. Assembler chacun des éléments le plus précisément possible pour faire la structure vrillée de l'hélice ADN.

Le fond

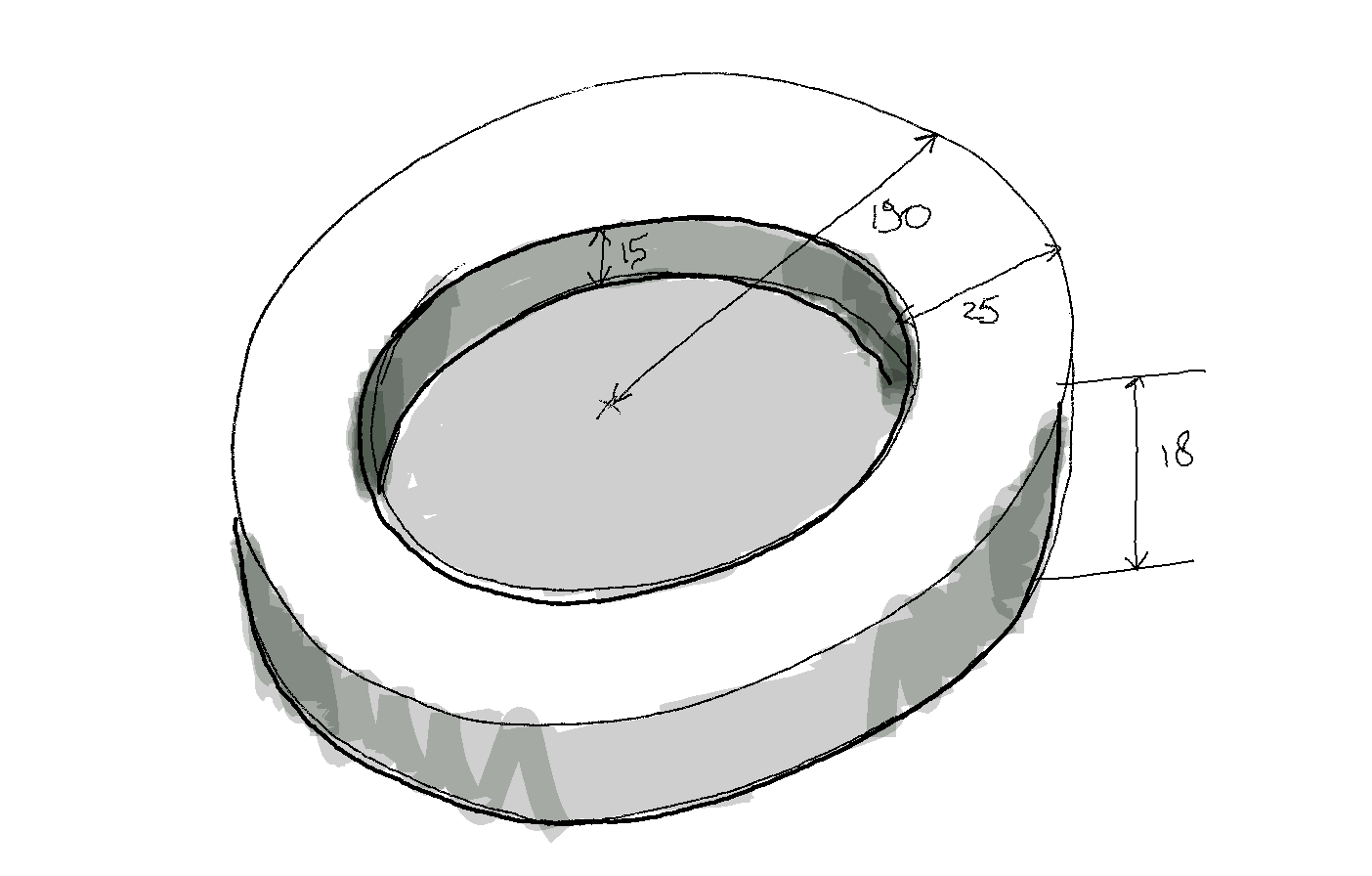

Il est constitué de 2 parties parfaitement identiques. (figure 3). Pour les maintenir l'une sur l'autre j'ai utilisé des aimants : ça permet de le démonter facilement si besoin.

L'usinage de ces deux parties se fait à l'aide d'une CNC en évidant une "poche" de 15 mm de profondeur.

Partie haute

Là encore il s'agit de 2 anneaux dans lesquels j'ai creusé une poche de 5 mm de profondeur parfaitement identique maintenus à l'aide d'aimants. C'est dans cette partie que passe le câblage électrique.

Le projet en images

Figure 1

Figure 1

Figure 2

Figure 2

Figure 3

Figure 3
