Pour rendre notre module totalement autonome il est nécessaire de l'installer en extérieur avec sa batterie. Voici comment faire une boite sur mesure.

Il faut

  • PMMA 3mm transparent
  • 8 vis M2 de 1 mm (longuere max)
  • 8 écrous M2
  • 2 cerflexes (pour tenir la batterie dans le fond de la boite)
100% Complete

La station à besoin d'être transparente, car elle mesure la quantité de lumière.

Elle a également besoin, d'être aérée pour pouvoir mesurer le taux d'humidité ambiant.

Pour répondre à ces critères, nous allons privilégier le PMMA transparent découpé à la découpeuse laser.

Astuce

Pour viser facilement la carte Pysense sur son support, j'ai utilisé du scotch. Il suffi de faire passer les vis par derrière, de les skotcher, de mettre les entretoises puis la pysense puis les écrous. Une fois le tout serré, le scotch n'est plus nécessaire.

Astuce pour fixer la pysense

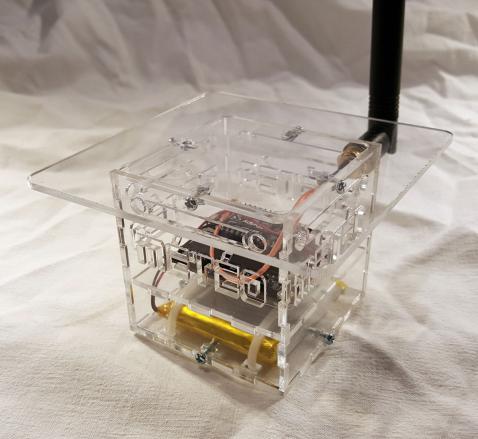

Montage de la boite

Le montage en lui même n'est pas très compliqué, il faut juste veiller à mettre les vis avec leur écrous dans les trous prévu sur chacune des faces verticales. En positionnant alors les faces horizontale, les écrous vont rentrer dans les fentes prévus.

20190508_212023

Votre Wipy est bien maintenu dans sa boite ? Alors vous pouvez passer à la suite.

Download

Téléchargements

[svg+xml icon file]

Ces plans sont au format SVG ouvrable avec inkscape

(Version 20190510)

StationMeteo.svg
(38.57 kB)
